コミュファ光の回線速度

赤道儀とは関係ありませんが・・・

今まで自宅のインターネット回線は、softbank光を使用していましたが、
価格が安いこともあり、この度、コミュファ光３０メガに変えました。
１ギガから、３０メガって、大分遅くなる気がしたのですが、
実行速度は、大差ないとの話を信じて変えてみました。

iPhone 6s から、スピードテストをしてみましたが、

ダウンロード速度は、コミュファの方が
安定していて速かったです。

アップロード速度は、softbank光の方が
２倍以上速いようです。

時間帯、曜日などにもよるかと思いますが
そこそこのスピードで一安心です。
アップロードは、あまりする事がないので
多少遅くとも良いかな、と思います。

下の画像は、一番上から４つが、コミュファ光
５つ目から下がsoftbank光です。

コントローラーの小型化（Arduino Nanoと液晶表示器）-2

先日から行っていたコントローラの
小型化が終わりました。
小型化といいつつ、たいして小さくならなかった。

コントローラー本体と操作部を分けました。

操作部にはバックライト付き液晶表示器を付けて
現在の駆動モードを表示出来るようにしました。

モータードライバにTB6560を使用しました。
モーターをステップさせる間の時間、
ENABLE信号で出力をカットさせる事ができるので
省電力になるかと思い使ってみました。
駆動可能時間が増えたかは、実測していません。

せっかく Arduino nano を使ったのに
小ささを生かしきれませんでした。

そのうちさらに小型化して
ポタ赤に組み込めるようにしたい。

コントローラーの小型化（Arduino Nanoと液晶表示器）

現在、赤道儀のコントローラーには、Arduino Leonardo を
使用していますが、サイズが 5cm角以上あり、かさばるので
Nano に置き換えようと思います。
正規品だと \1,000以上するので、中国製の互換品(\300)を
購入してみました。



Nano というだけあって、かなり小さいです。
ピンが半田付けされていないので、自分で半田付けします。
15分程で完成。
中国製なところが不安でしたが、問題なく動作しました。

次にバックライト付き ８文字ｘ２行の液晶表示器を
組み立て（半田付け）しますが、
液晶表示器のサイズが小さいため、端子の間隔が 1.5mm
となっています。
変換基板（バックライトなし用）も販売されていましたが、
足を曲げて、無理やり 2.54mmピッチの基板に実装。
外付けのコンデンサや、プルアップ抵抗を付けて完成。

秋月電子通商
　Ｉ２Ｃ接続小型キャラクタＬＣＤモジュール　８ｘ２行（バックライト付）
    http://akizukidenshi.com/catalog/g/gP-09422/

この液晶表示器は 3.3V駆動なので、Arduino の 3.3Vから
電源を取ります。
また、信号線(SDA)、クロック(SCL)のプルアップ抵抗ですが、
内部プルアップ抵抗を利用すると、Arduino が5V動作の為
5Vの電圧がかかってしまう様なので、
内部プルアップ抵抗は使わず、
（ pinMode(SDA, INPUT)、pinMode(SCL, INPUT)にて無効化）
外部プルアップ抵抗で3.3Vへプルアップしました。

テストのスケッチを実行して、表示ができることを確認できました。

次は、モード設定SWや、スタート・ストップSWの追加、
などをしていきたいと思います。

自作２号機 その-9 ピリオディックモーションエラー補正-２

だいぶ時間が経ってしまいましたが、

ピリオディックモーションエラーを補正するよう

プログラムを補正しました。

前回、ホームポジションを検知するSWを
付けましたので、ピリオディックモーションエラー
のズレかたは毎回同じと想定し、
また、ズレ方はサインカーブの形と想定して、
モーターの駆動速度を、時間経過とともに、
遅らせたり、早めたりと、微調整する
補正値を設定する事で対応しました。

補正結果はこちら。

（200mm APSC機で撮影時）

大きくカーブしている輝線が補正前、
直線に近い輝線が補正後です。

まだまだエラーが出ていますが、

２，３分の露出でも、タイミングによって

200mmでもブレずに撮影できそうです。
また、広角レンズであれば十分だと思います。

もう少し補正できないかチャレンジしてみます。

＜追記＞
後日、もう少し補正（２次補正）をかけてみました。
毎回、このような精度になるか分かりませんが、
最初の１０分の１以下のエラー値にまで
改善出来ました。
大体、プラスマイナス１２７秒角
⇒　プラスマイナス１１秒角くらいでしょうか。

試し撮りの結果はこんな感じです。

１８０秒間の追尾 ( APS-C機 200mm )
大体、点像に写っています。

３００秒間の追尾 ( APS-C機 200mm )
拡大すると、星像が横に２倍位に膨れています。

自作２号機 その-9 ピリオディックモーションエラー補正-1

ピリオディックモーションエラーを
PECで補正をする為に、先ずは、
ウォームギヤのホームポジション
センサー(マイクロスイッチ)を取り付けました。
とりあえず、スイッチは両面テープ固定です。

動作テストは出来たので、後は
このホームポジションの位置から
ピリオディックモーションエラーを
再測定して、補正値を出していきたいと
思っています。

それから、１つ懸念が。
このポタ赤、どこか１か所バラすと、
１から調整撮り直しになることです。
今回のスイッチ追加で、また面倒が１つ
増えてしまいました。

つづく・・・

自作２号機 その-8 ピリオディックモーションの再測定

先日、エージングを実施してみたので、
ピリオディックモーションを再測定してみました。
約２周期分の測定です。

結果は前回と、ほぼ変わらずでした。

　1秒間の移動角度 = 15秒角
　10秒固定撮影時、150秒角移動
　16秒分のズレなので、240秒角
　　　の計算で、合ってるのかな？

市販品を組んだだけでは、
こんなものなんでしょうかね。

改善するためには、
PEC補正とやらを行えば効果がある様です。
うまくすれば、1/10 位に出来るのでしょうか？

因みに、APS-C機　200mm での撮影ですが、
画面のドット数でみると、

　星像　　　　　 6 dot
　エラー振幅　60 dot

程です。


参考にさせて頂いたサイト

http://ryutao.main.jp/tips_howto22.html

http://blogs.yahoo.co.jp/youkan2000/8797754.html?__ysp=44OU44Kq44OH44Kj44OD44Kv44Oi44O844K344On44Oz44Ko44Op44O8IOijnOatow%3D%3D


どうやって実現しようか思案中です。
まずは、補正開始のための基準位置を
正確に決めないとならない
ような気がするが・・・

バーティノフマスクを自作してみる -2

材料を購入して来ました。

黒のボール紙、のり付きスチロールボード、
です。

 四角く切って、カッターで丸い穴をあけます。

 OHPシートに印刷した、バーティノフマスクが
黒部分がかなり薄かったので、
黒のボール紙を、マスクに近い形に切り抜き
なるべく光が通らない様にしました。
上からOHPシートを抑える形で
スチロールボードに貼り付けます。

裏面

スチロールに開けた穴は、レンズ先端の外径に
合わせたので、そのままハメれば
取り付けられます。
フードは後から付けます。

こんな感じになりました。
取付が不安定だったら、フードへの固定
部分を追加したいと思います。

果たしてどんな結果になるのでしょうか。

 対象の星が暗いと、輝線がうまく出ません。
今回は、シリウスで試してみました。

マスクがあまり綺麗に出来ていないせいか、
細かいところが鮮明ではありませんが、
ピントが合っていない状態と、

合っている状態の判別は何とかつきます。

バーティノフマスクが無い時に撮った画像と比べると、
一番ピントが合っていた時と、
同じ位のレベルで撮れていました。

もう少し使い込んでみたいと思います。

バーティノフマスクを自作してみる

いつもピント合わせは、
ライブビューをさらに、９．６倍に拡大して
星像が最小になるようにして合わせて
います。

が、画面が振動でブレて像が見づらかったり、
滲んでいるせいで、本当に最小
（ピントがあっているか）かが、
今一つ分かりづらく、
家に帰ってパソコンで見ると
今一つピントが合っていない事が
多いです。

以前見つけた、ピント合わせの
方法を試してみようと思います。

詳しくはこちらのサイトを
参考にさせていただきました。

まるこう　さん　の記事
https://keepwb.wordpress.com/2012/12/16/%e3%82%ab%e3%83%a1%e3%83%a9%e3%83%ac%e3%83%b3%e3%82%ba%e3%81%ae%e3%83%94%e3%83%b3%e3%83%88%e5%90%88%e3%82%8f%e3%81%9b%e3%81%a8%e3%82%ab%e3%83%aa%e3%83%95%e3%82%a9%e3%83%ab%e3%83%8b%e3%82%a2%e6%98%9f/

http://katakuchiiwasi.blog129.fc2.com/blog-entry-751.html

バーティノフマスクという物をつくり

カメラレンズの前にセットします。

画面に表示される、回析光の状態で

ピントが合っているかを

見る方法です。

こちらのサイトでパターンを自作できます。

http://astrojargon.net/MaskGenerator.aspx

使用しているレンズは、

タムロンのB011 (18-200mm F3.5-6.3)です。

Aperture（口径）は、

200mm/F6.3 = 32mm で良いのかな？

理屈が良く分かっていないので

合っているのか判らないが、

とりあえず、パターンを作成してみた。

そして、OHPシートに印刷してみた。

１日乾かしてから、工作します。

　　　つづく・・・

自作２号機 その-7 ピリオディックモーション測定

気になるピリオディックモーションエラーが
どの程度か測定をしてみました。

参考にさせていただいたのは、
これらのサイトです。

http://www.geocities.jp/mharada17/st-kizai-10_2.html

http://ponkotu-gg.cocolog-nifty.com/blog/2011/01/post-b89e.html


ウォームギアが５０歯なので、
１歯あたり、２８分の周期です。
３０分撮影をしてみました。

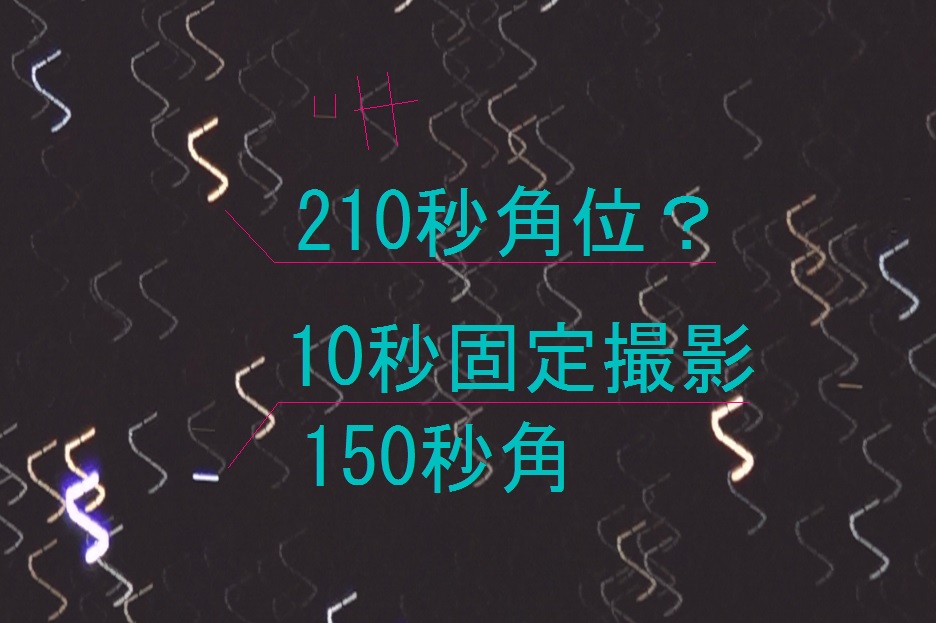

結果はこんな感じです。
撮影時間が１周期ちょっとなので
少しわかりずらい画像に
なってしまいました。

頑張ってもう１周期分撮影すれば良かった・・

１０秒固定撮影時の星の流れ幅より
ピリオディックモーションの振幅のほうが
大きい・・・

一生懸命極軸を合わせても
流れて写る訳だ。

同じ時に撮った写真ですが、　　（大分ピンボケです）
振幅の山谷の辺りでは、流れずに写るが、

振幅の大きいところでは、大分流れてしまいます。

市販品の組み合わせのみでは
この程度なのか？

どうしたら改善できるのだろうか？

このままで、良しとするか、
改善していくべきか、

悩む。

自作２号機 その-6 撮影テスト

2号機が完成したので、
早速撮影をテストしてみました。

まず、DPPAで極軸合わせです。
大体の方向で、北極星に向けて
ポータブル赤道儀を設置。

大体の設置なので、大分ズレています。

試行錯誤して１０回以上DPPAを実施。
多分、極軸合わせが出来たと思う、
状態になりました。

DPPAスケールを持って行って合わせながら
実施したのですが、
撮影した画像の中心が、いまひとつ
はっきりしません。
何度も試しているうちに、
1本目のカメラバッテリーが無くなってしまいました。

撮影地が明るく、ISOを上げすぎると、
画面が真っ白になり、下げすぎると
目印になる星が写りにくいです。

撮影地はそれなりに選ばないと
ダメですね。


相変わらず、各部の硬性も弱く
三脚にセットした状態で、すでに画像が
縦横無尽にブレています。

微動雲台や、ポータブル赤道儀の軸、
カメラ取付のステイ、など
少しづつの弱さが、全体として
大きなブレになっている様子。

どう直そうか悩みます。

追尾については、それなりに出来ているようです。
（ピリオディックモーションエラーは　確認していません。
　こちらもきっと、悪い値だと思います。）


こんな感じに撮れています。
（市街地に近いので、全体的に白っぽくなりました。）
気になるのは、星の様に見えて、実は白色のノイズ、
が大量に出ている事。
撮像素子の劣化なのか？、そうゆうものなのか？


オリオン大星雲　200mm　180ｓ　追尾

オリオン大星雲　200ｍｍ　60ｓ　追尾

すばる　　200mm　180s　追尾

 オリオン座　18mm　180ｓ　追尾
