赤道儀とは関係ありませんが・・・
今まで自宅のインターネット回線は、softbank光を使用していましたが、
価格が安いこともあり、この度、コミュファ光30メガに変えました。
1ギガから、30メガって、大分遅くなる気がしたのですが、
実行速度は、大差ないとの話を信じて変えてみました。
iPhone 6s から、スピードテストをしてみましたが、
ダウンロード速度は、コミュファの方が
安定していて速かったです。
アップロード速度は、softbank光の方が
2倍以上速いようです。
時間帯、曜日などにもよるかと思いますが
そこそこのスピードで一安心です。
アップロードは、あまりする事がないので
多少遅くとも良いかな、と思います。
下の画像は、一番上から4つが、コミュファ光
5つ目から下がsoftbank光です。
ポータブル赤道儀を自作してみた
2017年11月12日日曜日
2017年4月25日火曜日
コントローラーの小型化(Arduino Nanoと液晶表示器)-2
先日から行っていたコントローラの
小型化が終わりました。
小型化といいつつ、たいして小さくならなかった。
コントローラー本体と操作部を分けました。
操作部にはバックライト付き液晶表示器を付けて
現在の駆動モードを表示出来るようにしました。
モータードライバにTB6560を使用しました。
モーターをステップさせる間の時間、
ENABLE信号で出力をカットさせる事ができるので
省電力になるかと思い使ってみました。
駆動可能時間が増えたかは、実測していません。
せっかく Arduino nano を使ったのに
小ささを生かしきれませんでした。
そのうちさらに小型化して
ポタ赤に組み込めるようにしたい。
小型化が終わりました。
小型化といいつつ、たいして小さくならなかった。
コントローラー本体と操作部を分けました。
現在の駆動モードを表示出来るようにしました。
モータードライバにTB6560を使用しました。
モーターをステップさせる間の時間、
ENABLE信号で出力をカットさせる事ができるので
省電力になるかと思い使ってみました。
駆動可能時間が増えたかは、実測していません。
せっかく Arduino nano を使ったのに
小ささを生かしきれませんでした。
そのうちさらに小型化して
ポタ赤に組み込めるようにしたい。
2017年4月2日日曜日
コントローラーの小型化(Arduino Nanoと液晶表示器)
現在、赤道儀のコントローラーには、Arduino Leonardo を
使用していますが、サイズが 5cm角以上あり、かさばるので
Nano に置き換えようと思います。
正規品だと \1,000以上するので、中国製の互換品(\300)を
購入してみました。
Nano というだけあって、かなり小さいです。
ピンが半田付けされていないので、自分で半田付けします。
15分程で完成。
中国製なところが不安でしたが、問題なく動作しました。
次にバックライト付き 8文字x2行の液晶表示器を
組み立て(半田付け)しますが、
液晶表示器のサイズが小さいため、端子の間隔が 1.5mm
となっています。
変換基板(バックライトなし用)も販売されていましたが、
足を曲げて、無理やり 2.54mmピッチの基板に実装。
外付けのコンデンサや、プルアップ抵抗を付けて完成。
秋月電子通商
I2C接続小型キャラクタLCDモジュール 8x2行(バックライト付)
http://akizukidenshi.com/catalog/g/gP-09422/
この液晶表示器は 3.3V駆動なので、Arduino の 3.3Vから
電源を取ります。
また、信号線(SDA)、クロック(SCL)のプルアップ抵抗ですが、
内部プルアップ抵抗を利用すると、Arduino が5V動作の為
5Vの電圧がかかってしまう様なので、
内部プルアップ抵抗は使わず、
( pinMode(SDA, INPUT)、pinMode(SCL, INPUT)にて無効化)
外部プルアップ抵抗で3.3Vへプルアップしました。
テストのスケッチを実行して、表示ができることを確認できました。
次は、モード設定SWや、スタート・ストップSWの追加、
などをしていきたいと思います。
使用していますが、サイズが 5cm角以上あり、かさばるので
Nano に置き換えようと思います。
正規品だと \1,000以上するので、中国製の互換品(\300)を
購入してみました。
Nano というだけあって、かなり小さいです。
ピンが半田付けされていないので、自分で半田付けします。
15分程で完成。
中国製なところが不安でしたが、問題なく動作しました。
次にバックライト付き 8文字x2行の液晶表示器を
組み立て(半田付け)しますが、
液晶表示器のサイズが小さいため、端子の間隔が 1.5mm
となっています。
変換基板(バックライトなし用)も販売されていましたが、
足を曲げて、無理やり 2.54mmピッチの基板に実装。
外付けのコンデンサや、プルアップ抵抗を付けて完成。
秋月電子通商
I2C接続小型キャラクタLCDモジュール 8x2行(バックライト付)
http://akizukidenshi.com/catalog/g/gP-09422/
この液晶表示器は 3.3V駆動なので、Arduino の 3.3Vから
電源を取ります。
また、信号線(SDA)、クロック(SCL)のプルアップ抵抗ですが、
内部プルアップ抵抗を利用すると、Arduino が5V動作の為
5Vの電圧がかかってしまう様なので、
内部プルアップ抵抗は使わず、
( pinMode(SDA, INPUT)、pinMode(SCL, INPUT)にて無効化)
外部プルアップ抵抗で3.3Vへプルアップしました。
テストのスケッチを実行して、表示ができることを確認できました。
次は、モード設定SWや、スタート・ストップSWの追加、
などをしていきたいと思います。
2017年3月8日水曜日
自作2号機 その-9 ピリオディックモーションエラー補正-2
だいぶ時間が経ってしまいましたが、
大きくカーブしている輝線が補正前、
直線に近い輝線が補正後です。
ピリオディックモーションエラーを補正するよう
プログラムを補正しました。
前回、ホームポジションを検知するSWを
付けましたので、ピリオディックモーションエラー
のズレかたは毎回同じと想定し、
また、ズレ方はサインカーブの形と想定して、
モーターの駆動速度を、時間経過とともに、
遅らせたり、早めたりと、微調整する
補正値を設定する事で対応しました。
前回、ホームポジションを検知するSWを
付けましたので、ピリオディックモーションエラー
のズレかたは毎回同じと想定し、
また、ズレ方はサインカーブの形と想定して、
モーターの駆動速度を、時間経過とともに、
遅らせたり、早めたりと、微調整する
補正値を設定する事で対応しました。
補正結果はこちら。
(200mm APSC機で撮影時)
大きくカーブしている輝線が補正前、
直線に近い輝線が補正後です。
まだまだエラーが出ていますが、
2,3分の露出でも、タイミングによって
200mmでもブレずに撮影できそうです。
また、広角レンズであれば十分だと思います。
また、広角レンズであれば十分だと思います。
もう少し補正できないかチャレンジしてみます。
<追記>

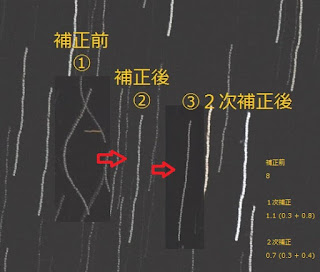

後日、もう少し補正(2次補正)をかけてみました。
毎回、このような精度になるか分かりませんが、
最初の10分の1以下のエラー値にまで
改善出来ました。
大体、プラスマイナス127秒角
⇒ プラスマイナス11秒角くらいでしょうか。
試し撮りの結果はこんな感じです。
180秒間の追尾 ( APS-C機 200mm )
大体、点像に写っています。
300秒間の追尾 ( APS-C機 200mm )
拡大すると、星像が横に2倍位に膨れています。
<追記>
後日、もう少し補正(2次補正)をかけてみました。
毎回、このような精度になるか分かりませんが、
最初の10分の1以下のエラー値にまで
改善出来ました。
大体、プラスマイナス127秒角
⇒ プラスマイナス11秒角くらいでしょうか。
試し撮りの結果はこんな感じです。
大体、点像に写っています。
300秒間の追尾 ( APS-C機 200mm )
拡大すると、星像が横に2倍位に膨れています。
2017年2月12日日曜日
自作2号機 その-9 ピリオディックモーションエラー補正-1
ピリオディックモーションエラーを
PECで補正をする為に、先ずは、
ウォームギヤのホームポジション
センサー(マイクロスイッチ)を取り付けました。
とりあえず、スイッチは両面テープ固定です。
動作テストは出来たので、後は
このホームポジションの位置から
ピリオディックモーションエラーを
再測定して、補正値を出していきたいと
思っています。
それから、1つ懸念が。
このポタ赤、どこか1か所バラすと、
1から調整撮り直しになることです。
今回のスイッチ追加で、また面倒が1つ
増えてしまいました。
つづく・・・
PECで補正をする為に、先ずは、
ウォームギヤのホームポジション
センサー(マイクロスイッチ)を取り付けました。
とりあえず、スイッチは両面テープ固定です。
動作テストは出来たので、後は
このホームポジションの位置から
ピリオディックモーションエラーを
再測定して、補正値を出していきたいと
思っています。
それから、1つ懸念が。
このポタ赤、どこか1か所バラすと、
1から調整撮り直しになることです。
今回のスイッチ追加で、また面倒が1つ
増えてしまいました。
つづく・・・
2017年2月5日日曜日
自作2号機 その-8 ピリオディックモーションの再測定
先日、エージングを実施してみたので、
ピリオディックモーションを再測定してみました。
約2周期分の測定です。
結果は前回と、ほぼ変わらずでした。
1秒間の移動角度 = 15秒角
10秒固定撮影時、150秒角移動
16秒分のズレなので、240秒角
の計算で、合ってるのかな?
市販品を組んだだけでは、
こんなものなんでしょうかね。
改善するためには、
PEC補正とやらを行えば効果がある様です。
うまくすれば、1/10 位に出来るのでしょうか?
因みに、APS-C機 200mm での撮影ですが、
画面のドット数でみると、
星像 6 dot
エラー振幅 60 dot
程です。
参考にさせて頂いたサイト
http://ryutao.main.jp/tips_howto22.html
http://blogs.yahoo.co.jp/youkan2000/8797754.html?__ysp=44OU44Kq44OH44Kj44OD44Kv44Oi44O844K344On44Oz44Ko44Op44O8IOijnOatow%3D%3D
どうやって実現しようか思案中です。
まずは、補正開始のための基準位置を
正確に決めないとならない
ような気がするが・・・
ピリオディックモーションを再測定してみました。
約2周期分の測定です。
結果は前回と、ほぼ変わらずでした。
1秒間の移動角度 = 15秒角
10秒固定撮影時、150秒角移動
16秒分のズレなので、240秒角
の計算で、合ってるのかな?
市販品を組んだだけでは、
こんなものなんでしょうかね。
改善するためには、
PEC補正とやらを行えば効果がある様です。
うまくすれば、1/10 位に出来るのでしょうか?
因みに、APS-C機 200mm での撮影ですが、
画面のドット数でみると、
星像 6 dot
エラー振幅 60 dot
程です。
参考にさせて頂いたサイト
http://ryutao.main.jp/tips_howto22.html
http://blogs.yahoo.co.jp/youkan2000/8797754.html?__ysp=44OU44Kq44OH44Kj44OD44Kv44Oi44O844K344On44Oz44Ko44Op44O8IOijnOatow%3D%3D
どうやって実現しようか思案中です。
まずは、補正開始のための基準位置を
正確に決めないとならない
ような気がするが・・・
2017年1月9日月曜日
バーティノフマスクを自作してみる -2
黒のボール紙、のり付きスチロールボード、
です。
黒部分がかなり薄かったので、
黒のボール紙を、マスクに近い形に切り抜き
なるべく光が通らない様にしました。
上からOHPシートを抑える形で
スチロールボードに貼り付けます。
裏面
合わせたので、そのままハメれば
取り付けられます。
フードは後から付けます。

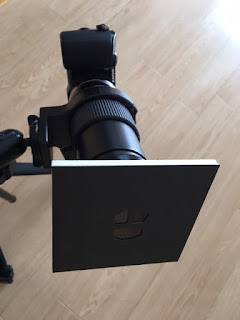

こんな感じになりました。
取付が不安定だったら、フードへの固定
部分を追加したいと思います。
果たしてどんな結果になるのでしょうか。
今回は、シリウスで試してみました。
マスクがあまり綺麗に出来ていないせいか、
細かいところが鮮明ではありませんが、
ピントが合っていない状態と、
合っている状態の判別は何とかつきます。
バーティノフマスクが無い時に撮った画像と比べると、
一番ピントが合っていた時と、
同じ位のレベルで撮れていました。
もう少し使い込んでみたいと思います。
